باسبار یا شینه آلومینیومی
مقدمه
باسبار آلومینیومی یا شینه آلومینیومی، هادی فلزی است که بهعنوان هاب مرکزی برای اتصالات الکتریکی متعدد در سیستمهای توزیع برق عمل میکند. این باسبارها به دلیل سبکی، مقاومت در برابر خوردگی، هزینه پایینتر نسبت به مس و رسانایی مناسب، جایگزین ایدهآلی برای کابلهای سنتی و شینههای مسی هستند. باسبارهای آلومینیومی از طریق فرآیند اکستروژن آلومینیوم در اشکال مختلف مانند تخت، لولهای یا منعطف تولید میشوند و در تابلوهای برق، پستهای برق و صنایع مختلف کاربرد دارند. گروه تولیدی آرتام، با فناوری پیشرفته و تیمی متخصص، باسبارهای آلومینیومی با کیفیت بالا تولید میکند.
باسبار آلومینیومی چیست؟
باسبار آلومینیومی، یک هادی فلزی است که جریانهای الکتریکی ورودی و خروجی را در یک نقطه جمعآوری و توزیع میکند. این شینهها در سیستمهای الکتریکی با ولتاژهای مختلف، از ولتاژ پایین (تا 400 ولت) تا ولتاژ متوسط (11 کیلوولت) و ولتاژ بالا (تا 765 کیلوولت)، نقش کلیدی دارند. ویژگیهای اصلی باسبارهای آلومینیومی عبارتند از:
- سبکی: تا 70% سبکتر از مس، که نصب و حملونقل را آسانتر میکند.
- هزینه مقرونبهصرفه: قیمت پایینتر نسبت به باسبارهای مسی
- انعطافپذیری در طراحی: تولید در اشکال مختلف مانند تخت، لولهای یا پروفیلهای سفارشی با استفاده از اکستروژن آلومینیوم
- رسانایی مناسب: رسانایی بالا در هر واحد جرم (تا 50% بیشتر از مس در نسبت وزن به رسانایی)
باسبارها جایگزین کابلهای سنتی شدهاند و در تابلوهای برق فشار ضعیف، پستهای برق و سیستمهای توزیع پیشرفته استفاده میشوند. تعداد اتصالات ورودی و خروجی بر اساس نیاز پروژه تنظیم میشود، با در نظر گرفتن ظرفیت حمل جریان شینه.
کاربرد باسبار آلومینیومی
باسبارهای آلومینیومی به دلیل کارایی، قابلیت اطمینان و انعطافپذیری، در سیستمهای الکتریکی مختلف نقش حیاتی دارند. مهمترین کاربردهای آنها عبارتند از:
- نیروگاهها
- توزیع برق: انتقال توان تولیدشده به ترانسفورماتورها و شبکه برق
- مزایا: مدیریت جریانهای بالا (تا 4000 آمپر) و اطمینان از توزیع کارآمد برق
- پستهای برق
- مدیریت ولتاژ: تبدیل سطوح ولتاژ (بالا به پایین یا بالعکس) و توزیع برق به فیدرهای مختلف
- مدیریت خطا: جداسازی بخشهای معیوب بدون اختلال در کل سیستم
- مراکز داده
- توزیع برق: تأمین توان برای سرورها و تجهیزات با نیازهای الکتریکی بالا
- مزایا: انعطافپذیری در طراحی و کاهش فضای موردنیاز نسبت به کابلها
- بیمارستانها
- تأمین برق پایدار: توزیع برق در بخشهای حیاتی مانند اتاقهای عمل و مراقبتهای ویژه
- مزایا: قابلیت اطمینان بالا و کاهش خطر قطعی برق
- مؤسسات
- توزیع برق در تأسیسات بزرگ: تأمین انرژی برای کلاسهای درس، دفاتر، آزمایشگاهها و کافهتریاها
- مزایا: مدیریت بارهای متنوع و افزایش ایمنی الکتریکی
- آپارتمانها
- تابلوهای توزیع اصلی: توزیع برق به واحدهای مسکونی یا بخشهای مختلف ساختمان
- مزایا: مدیریت بار و جداسازی ایمن بخشهای معیوب
- مترو و راهآهن
- تأمین برق سیستمهای حملونقل: توزیع برق به ریلها و قطارها در پستهای برق
- مزایا: عملکرد روان و قابل اطمینان در سیستمهای حملونقل الکتریکی
باسبارهای آلومینیومی در هر جایی که نیاز به توزیع برق کارآمد، ایمن و انعطافپذیر باشد، استفاده میشوند.

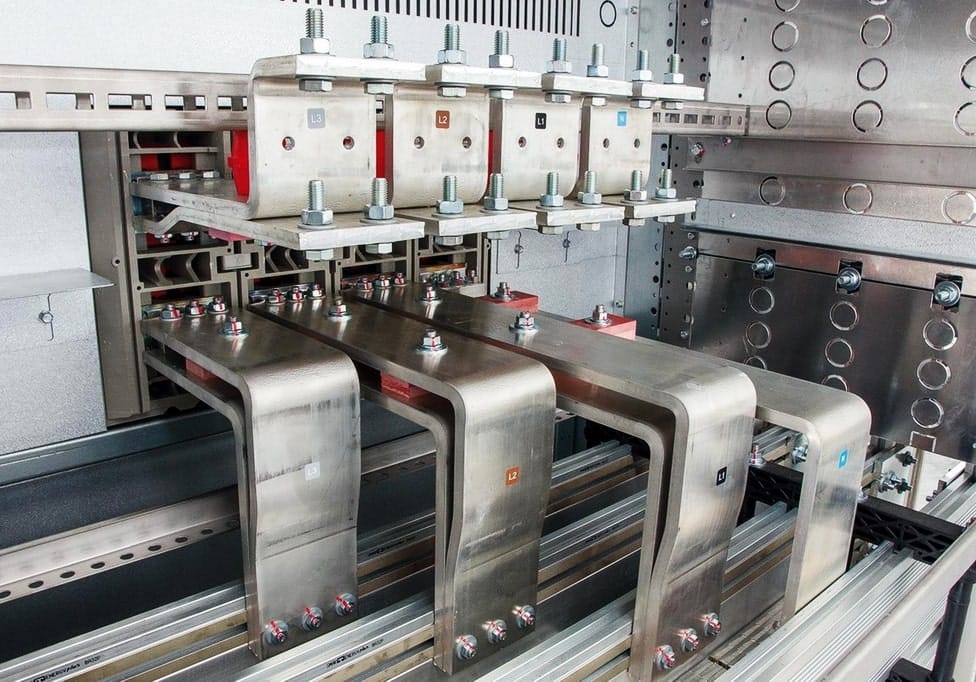

مزایای باسبار در تابلوهای برق
باسبارهای آلومینیومی به دلیل طراحی و ویژگیهای منحصربهفرد، مزایای متعددی در تابلوهای برق ارائه میدهند:
- اتلاف حرارتی کارآمد: پروفیلهای توخالی و اکسترود شده با سطح مقطع بزرگتر، تبادل حرارتی بهتری فراهم میکنند. طراحیهایی مانند شینههای بالهدار باعث بهبود همرفت طبیعی و دفع گرما میشوند.
- سبکی و نصب آسان: وزن کم (تا 70% سبکتر از مس) امکان نصب سریع و ایمن را فراهم میکند.
- مقاومت در برابر خوردگی: مناسب برای محیطهای مرطوب و صنعتی، بهویژه با پوششهایی مانند آنادایزینگ یا آبکاری قلع/نقره
- استحکام مکانیکی بالا: باسبارهای آلومینیومی با آلیاژهای با استحکام بالا (مانند 6101 یا 6061) قادر به تحمل جریانهای تا 4000 آمپر و فشارهای الکترومکانیکی (تا 530 تن بر میلیمتر مربع) هستند.
- کاهش مقاومت الکتریکی: طراحیهای پیشرفته با سطوح یونیزهشده مقاومت الکتریکی را کاهش میدهند.
- قابلیت بازیافت: سازگار با محیط زیست و کاهش هزینههای تولید
انواع باسبار
باسبارها در اشکال و مواد مختلفی تولید میشوند که هر یک برای کاربردهای خاصی طراحی شدهاند:
- اشکال
- مستطیلی: رایجترین نوع، مناسب برای تابلوهای برق فشار ضعیف
- مقطعی (توخالی): برای افزایش اتلاف حرارتی و کاهش وزن
- گرد: مناسب برای کاربردهای خاص مانند خطوط انتقال نیرو
- مواد
- باسبار مسی: رسانایی بالا و استحکام کششی عالی
- باسبار آلومینیومی: سبکتر، ارزانتر و مناسب برای کاربردهای متنوع
انتخاب نوع باسبار به عواملی مانند رتبهبندی الکتریکی، هزینه، وزن و ملاحظات زیستمحیطی بستگی دارد.

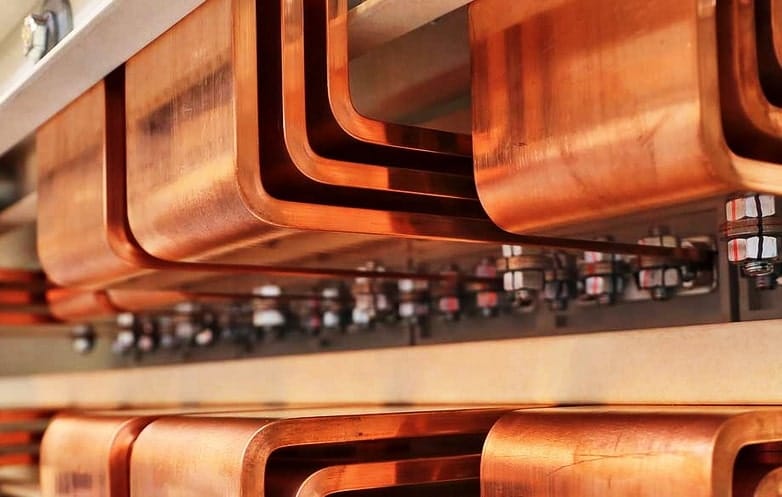

باسبار مسی
باسبارهای مسی به دلیل ویژگیهای زیر در کاربردهای الکتریکی خاص استفاده میشوند:
- رسانایی بالا: 97% IACS (استاندارد بینالمللی رسانایی)، دومین فلز رسانا پس از نقره
- استحکام کششی بالا: مناسب برای جریانهای بسیار بالا و فشارهای الکترومکانیکی
- مقاومت در برابر خوردگی: مقاوم در برابر اکثر مواد شیمیایی آلی
- معایب: وزن سنگینتر و هزینه بالاتر نسبت به باسبارهای آلومینیومی
- کاربرد: تابلوهای برق با جریانهای بالا، نیروگاهها و پستهای برق

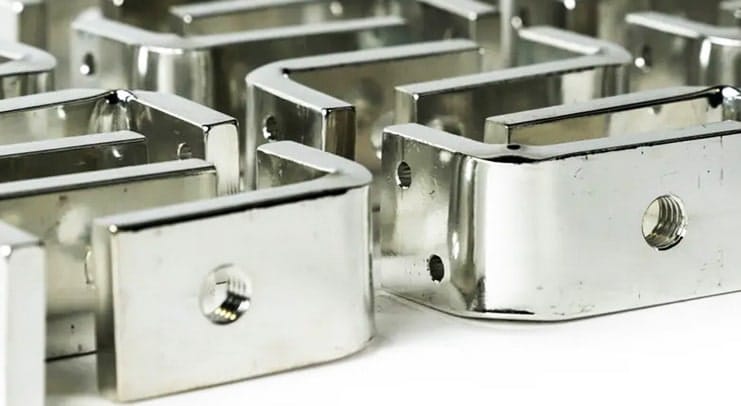

باسبار آلومینیومی
باسبارهای آلومینیومی به دلیل ویژگیهای زیر در بسیاری از پروژهها ترجیح داده میشوند:
- سبکی: تا 70% سبکتر از مس، که حملونقل و نصب را آسانتر میکند.
- رسانایی مناسب: 61-55% IACS، با رسانایی بالاتر در هر واحد جرم (تا 50% کارآمدتر از مس)
- هزینه کمتر: ارزانتر از مس، مناسب برای پروژههای بزرگ
- مقاومت در برابر خوردگی: بهویژه با فرآیندهای آنادایزینگ یا آبکاری قلع/نقره
- انعطافپذیری آلیاژی: آلیاژهایی مانند 6101 (رسانایی بالا)، 6063 (سطح صاف) و 1350 (گرید الکتریکی) برای کاربردهای مختلف
- کاربرد: تابلوهای برق، پستهای برق، مراکز داده، سیستمهای خورشیدی و حملونقل ریلی
جدول مقایسه باسبار مسی با آلومینیومی
| ویژگی | باسبار آلومینیومی | باسبار مسی |
| رسانایی | 55-61% IACS | 97% IACS |
| وزن | 70% سبکتر از مس | سنگینتر |
| هزینه | ارزانتر | گرانتر |
| مقاومت در برابر خوردگی | بالا (با آنادایزینگ یا آبکاری) | بالا (نیاز به پوشش کمتر) |
| اندازه | بزرگتر (برای جبران رسانایی کمتر) | کوچکتر |
| پایداری زیستمحیطی | بازیافتپذیری بالا (75% در چرخه) | بازیافتپذیر (انرژی بیشتر) |
| کاربرد | ولتاژهای بالا و متوسط، پروژههای اقتصادی | جریانهای بسیار بالا |
باسبارهای آلومینیومی به دلیل سبکی، هزینه کمتر و بازیافتپذیری بالا، در پروژههای بزرگ و صنعتی ترجیح داده میشوند. باسبارهای مسی برای کاربردهایی با نیاز به جریانهای بسیار بالا و فضای محدود مناسبتر هستند.
نتیجهگیری
گروه تولیدی آرتام طیف گستردهای از باسبارهای آلومینیومی را در اشکال مستطیلی، گرد، تخت و توخالی با استفاده از آلیاژهای گرید الکتریکی (مانند 1350 و 6101) ارائه میدهد. این باسبارها برای کاربردهای متنوع از تابلوهای برق و سیستمهای توزیع برق تا پستهای برق و سیستمهای خورشیدی طراحی شدهاند.
