پروفیل کرتین وال آلومینیومی
مقدمه
پروفیل کرتین وال آلومینیومی یک سیستم نمای پیشرفته و سبک است که بهعنوان پوشش غیرسازهای در ساختمانهای مدرن و بلندمرتبه استفاده میشود. این سیستم از ترکیب شیشههای مقاوم و پروفیلهای آلومینیومی تشکیل شده و به دلیل وزن کم، مقاومت بالا، و انعطافپذیری در طراحی، انتخابی ایدهآل برای معماران است. گروه تولیدی آرتام، با تولید نمای کرتین وال آلومینیومی با کیفیت بالا و استانداردهای جهانی، راهحلهای سفارشی برای پروژههای شما ارائه میدهد.
ویژگیهای پروفیل کرتین وال آلومینیومی
پروفیل آلومینیوم ساختمانی در نمای کرتین وال به عنوان فریم اصلی برای نگهداری شیشهها عمل میکند و به دلیل ویژگیهای منحصربهفرد، در پروژههای مدرن بسیار محبوب است:
- وزن سبک: کاهش بار روی سازه اصلی، مناسب برای ساختمانهای بلندمرتبه
- مقاومت در برابر خوردگی: استفاده از پوششهای آنادایزینگ آلومینیوم یا رنگ پودری الکترواستاتیک برای افزایش دوام در برابر شرایط جوی
- انعطافپذیری در طراحی: امکان تولید پروفیل کرتین وال در اشکال و اندازههای متنوع برای خلق نمای آلومینیوم مدرن
- بازیافتپذیری: استفاده از آلومینیوم بازیافتپذیر برای کاهش اثرات زیستمحیطی

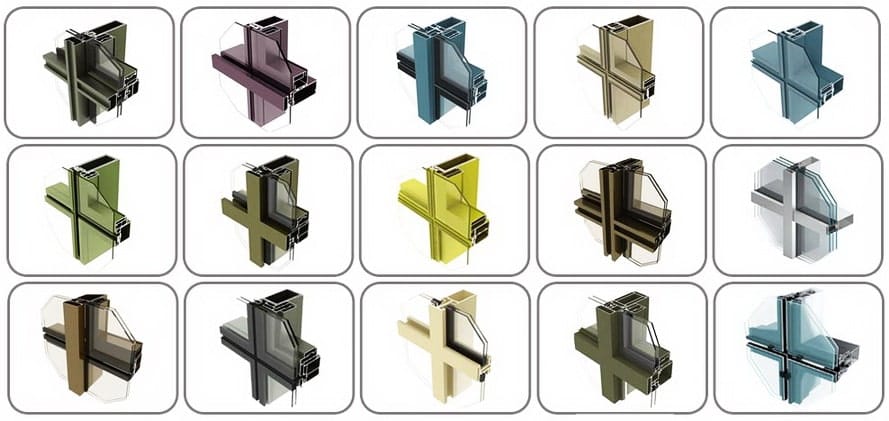

انواع نمای کرتین وال آلومینیومی
نمای کرتین وال آلومینیومی در دو نوع اصلی فیس کپ و فریم لس طراحی و اجرا میشود که هرکدام ویژگیها و کاربردهای خاص خود را دارند:

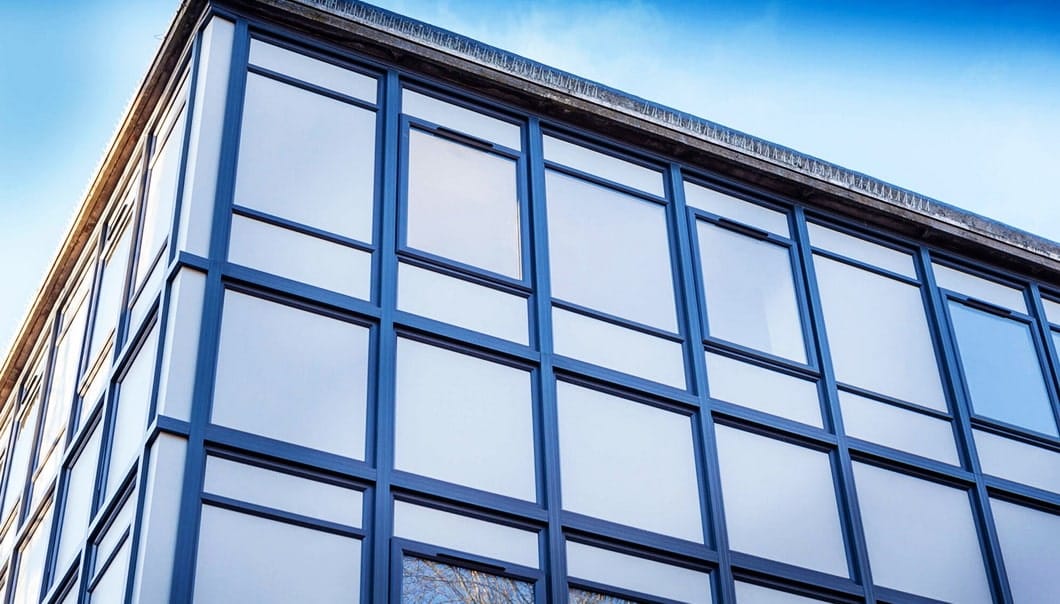

- کرتین وال فیس کپ (Face Cap Curtain Wall)
- در این سیستم، پروفیلهای آلومینیومی بهصورت عمودی و افقی در فواصل معین نصب شده و به عنوان پوشش مکانیکی برای شیشهها عمل میکنند. این پروفیلها در سطح نما قابل مشاهده هستند.
- مزایا:
- هزینه اقتصادی: ارزانتر از فریم لس به دلیل نصب سادهتر
- زیبایی ظاهری: امکان استفاده از رنگ پودری الکترواستاتیک برای هماهنگی با طراحی نما
- استحکام بالا: مناسب برای ساختمانهای بلندمرتبه
- کاربرد: پروژههای تجاری، اداری و اقتصادی که نیاز به نمای کرتین وال مقاوم دارند.

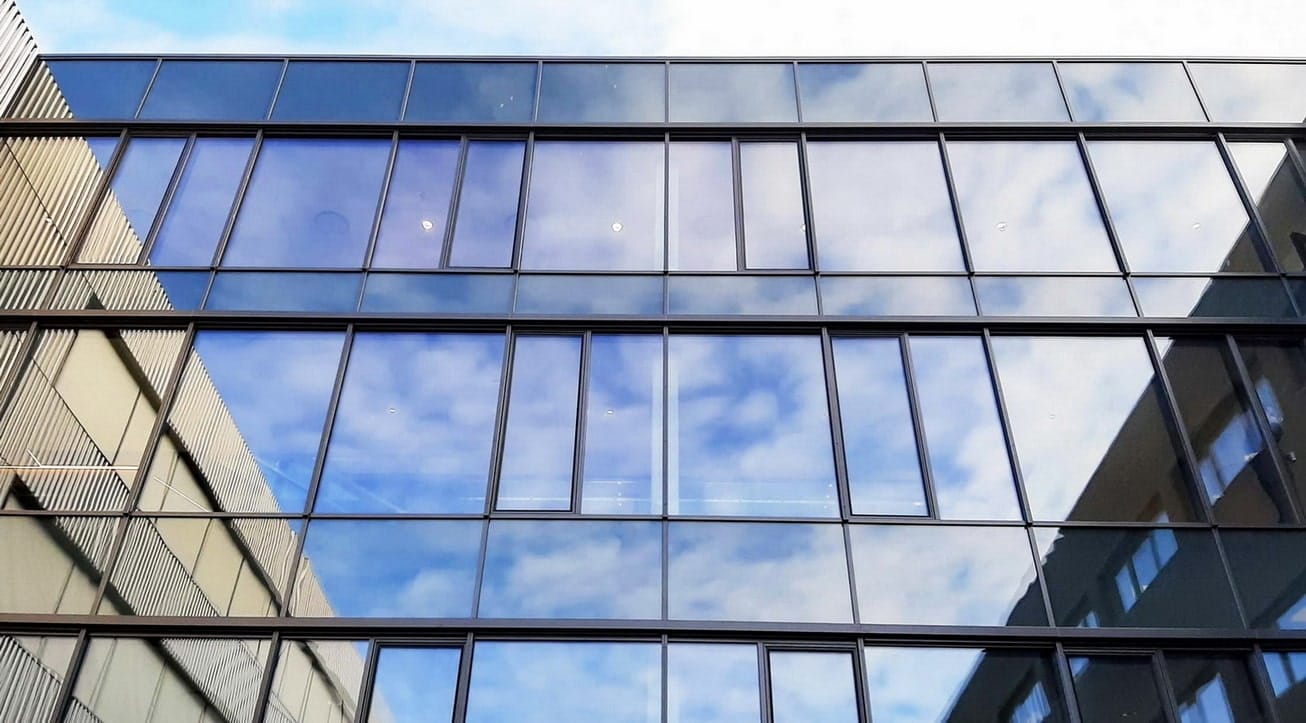

- کرتین وال فریم لس (Frameless Curtain Wall)
- در این سیستم، پروفیلهای آلومینیومی در پشت شیشهها مخفی شده و تنها درزهای بین شیشهها قابل مشاهده هستند، که نمایی یکنواخت و مدرن ایجاد میکند.
- مزایا:
- ظاهر یکنواخت: ایدهآل برای نمای آلومینیوم مدرن و لوکس
- جذابیت بصری: نمای بدون قاب برای پروژههای معاصر
- معایب: هزینه بالاتر به دلیل اتصالات پیچیدهتر و نیاز به دقت بیشتر در نصب
- کاربرد: ساختمانهای لوکس، مراکز تجاری و پروژههایی با تأکید بر طراحی نمای کرتین وال
تفاوت کرتین وال فیس کپ و فریم لس
- ظاهر نما
- فیس کپ: پروفیلهای آلومینیومی قابل مشاهده هستند و به نما الگویی منظم میدهند.
- فریم لس: پروفیلها مخفی بوده و نمایی یکپارچه و بدون قطعی ایجاد میشود.
- نوع اتصال
- فیس کپ: شیشهها با پروفیلهای آلومینیومی ثابت میشوند.
- فریم لس: اتصالات مخفی (مانند کلیپ یا چسب سیلیکونی) برای نصب شیشهها استفاده میشود.
- هزینه
- فیس کپ: اقتصادیتر
- فریم لس: گرانتر، به دلیل پیچیدگی نصب
- کاربرد
- فیس کپ: پروژههای اقتصادی و کاربردی مانند ادارات و مجتمعهای تجاری
- فریم لس: پروژههای لوکس و مدرن مانند برجهای مسکونی و تجاری
پروفیل لامل آلومینیومی چیست؟
پروفیل لامل آلومینیومی، که به تیغههای افقی یا عمودی نیز معروف است، در نمای کرتین وال آلومینیومی برای بهبود تهویه، کنترل نور، و افزایش زیبایی نما استفاده میشود. این پروفیلها معمولاً از آلومینیوم با کیفیت بالا ساخته شده و بهصورت ثابت یا متحرک نصب میشوند.
- کاربردها
- تنظیم نور ورودی به ساختمان
- بهبود تهویه طبیعی
- ایجاد ظاهری جذاب و هماهنگ در نمای شیشهای آلومینیومی
- مزایا
- دوام بالا: مقاومت در برابر UV و رطوبت با پوشش آنادایزینگ
- انعطافپذیری: امکان طراحی سفارشی برای پروژههای مختلف
- کاربردها
مراحل طراحی نمای کرتین وال آلومینیومی
طراحی نمای کرتین وال آلومینیومی نیازمند دقت و برنامهریزی حرفهای است. مراحل اصلی طراحی عبارتند از:
- بررسی نیازهای پروژه
- هدف: تحلیل نیازهای معماری، سازهای، و عملکردی پروژه
- اقدامات: بررسی شرایط آبوهوایی، بار باد، و الزامات عایقبندی (عایق حرارتی و صوتی)
- اهمیت: تضمین انتخاب پروفیل کرتین وال و شیشههای مناسب برای پروژه
- طراحی اولیه
- تهیه طرح اولیه بر اساس نیازهای پروژه و معیارهای زیباییشناسی
- اجزا: انتخاب پروفیل آلومینیوم ساختمانی، نوع شیشه (مانند شیشه دوجداره) و پوششهای رنگ پودری الکترواستاتیک یا آنادایزینگ آلومینیوم
- کاربرد: ایجاد نمای آلومینیوم مدرن با هماهنگی بصری
- محاسبات مهندسی
- هدف: اطمینان از پایداری و عملکرد نمای کرتین وال مقاوم
- اقدامات: محاسبه تحمل بار، انتقال حرارت و انبساط/انقباض حرارتی پروفیلهای آلومینیومی
- استانداردها: رعایت استانداردهای ISO 9001 و ASTM B209 برای کیفیت و ایمنی
- تایید نهایی و تهیه نقشههای اجرایی
- توضیح: نهاییسازی طرح و تهیه نقشههای دقیق برای نصب نمای کرتین وال
- مزایا: کاهش خطاها در اجرا و افزایش دقت در اجرای نمای آلومینیومی
روشهای اجرای نمای کرتین وال آلومینیومی
اجرای نمای کرتین وال آلومینیومی به دو روش اصلی یونیتایز و استیک انجام میشود:
- روش یونیتایز (Unitized Curtain Wall)
- پنلهای پیشساخته (شامل شیشه کرتین وال و پروفیل کرتین وال) در کارخانه تولید و در محل نصب میشوند.
- مزایا:
- کاهش زمان نصب: نصب سریع به دلیل یکپارچگی پنلها
- دقت بالا: تولید در کارخانه با استانداردهای ISO 9001 و ASTM B209
- مقاومت بیشتر: مناسب برای ساختمانهای بلندمرتبه در برابر زلزله و باد
- کاربرد: پروژههای بزرگ مانند مراکز تجاری و برجهای مسکونی
- روش استیک (Stick Curtain Wall)
- اجزا (شیشه و پروفیل آلومینیومی) بهصورت جداگانه به محل پروژه منتقل و در محل نصب میشوند.
- مزایا:
- انعطافپذیری بالا: تطبیق با شرایط مختلف پروژه
- هزینه کمتر
- تعمیر آسان: دسترسی سادهتر به اجزا برای نگهداری
- کاربرد: پروژههای کوچک و متوسط مانند ساختمانهای اداری یا مسکونی

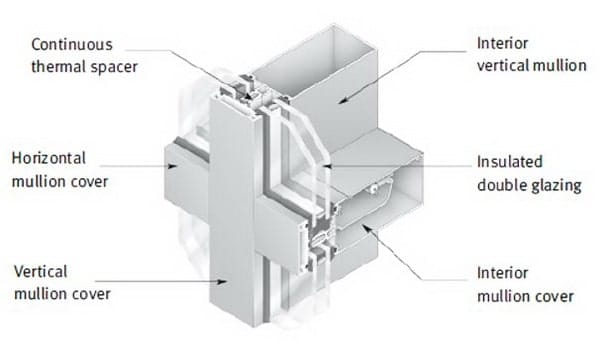

اجزای پروفیل کرتین وال آلومینیومی
پروفیل کرتین وال از اجزای مختلفی تشکیل شده که هر یک نقش حیاتی در عملکرد و زیبایی نما دارند:
- قاب کرتین وال: ستون فقرات سیستم
- قاب کرتین وال از پروفیلهای آلومینیومی با آلیاژهای 6061 یا 6063 ساخته شده و بهعنوان پایه اصلی سیستم عمل میکند.
- ویژگیها:
- استحکام بالا: مقاومت در برابر باد، زلزله، و وزن نما
- سبکی: کاهش بار سازهای برای ساختمانهای بلندمرتبه
- پوششها: استفاده از آنادایزینگ آلومینیوم یا رنگ پودری الکترواستاتیک برای دوام در برابر شرایط جوی
- کاربرد: اسکلت اصلی برای نمای شیشهای آلومینیومی و اتصال به سازه ساختمان
- پروفیلهای مولیون (Mullions)
- پروفیلهای مولیون اعضای عمودی هستند که نما را به بخشهای جداگانه تقسیم کرده و بار را به سازه اصلی منتقل میکنند.
- مزایا:
- پشتیبانی ساختاری: تحمل بارهای افقی و عمودی
- انعطافپذیری در طراحی: امکان استفاده در نمای کرتین وال فریم لس و فیس کپ
- کاربرد: ایجاد ساختار منظم و زیبای نمای آلومینیوم مدرن
- پروفیلهای ترنسم (Transoms)
- پروفیلهای ترنسم اعضای افقی هستند که بین مولیونها قرار گرفته و به استحکام نما کمک میکنند.
- مزایا:
- تقویت ساختار: افزایش پایداری نمای کرتین وال مقاوم
- هماهنگی بصری: ایجاد الگوهای منظم در نما
- کاربرد: تکمیل اسکلت پروفیل آلومینیوم ساختمانی در سیستمهای کرتین وال
- واشرهای لعاب (Glazing Gaskets)
- واشرهای لعاب مهر و مومی محکم بین شیشهها و پروفیلهای آلومینیومی ایجاد میکنند.
- مزایا:
- جلوگیری از نفوذ آب و هوا: حفاظت در برابر رطوبت و باد
- مقاومت در برابر انبساط حرارتی: ساختهشده از مواد انعطافپذیر مانند سیلیکون یا
- کاربرد: افزایش دوام و عملکرد نمای کرتین وال سبک
- واحدهای شیشهای عایق (IGU)
- واحدهای شیشهای عایق (IGU) شامل چند لایه شیشه با حفرهای پر از هوا یا گاز (مانند آرگون) برای عایق حرارتی و صوتی هستند.
- مزایا:
- کاهش مصرف انرژی: جلوگیری از هدررفت گرما و نفوذ سرما
- راحتی ساکنان: ایجاد محیطی آرام و دلپذیر
- کاربرد: نمای شیشهای آلومینیومی در ساختمانهای تجاری و مسکونی
- درزگیرهای مقاوم (Weather-Resistant Sealants)
- درزگیرهای مقاوم اتصالات بین اجزای کرتین وال را آببندی کرده و از نفوذ رطوبت جلوگیری میکنند.
- مزایا:
- دوام در شرایط جوی سخت: مقاومت در برابر UV، باران، و تغییرات دما
- افزایش طول عمر نما: حفاظت از پروفیل آلومینیوم مقاوم و شیشهها
- کاربرد: تکمیل اجرای نمای کرتین وال با کیفیت بالا
مزایای نمای کرتین وال آلومینیومی
نمای کرتین وال آلومینیومی به دلیل ویژگیهای برجسته، جایگاه ویژهای در طراحی نمای ساختمانهای مدرن دارد. در ادامه، مزایای اصلی این سیستم شرح داده میشود:
- کاهش مصرف انرژی و صرفهجویی در هزینهها
- ویژگی: استفاده از شیشههای دوجداره و پروفیلهای عایقدار در نمای کرتین وال بهعنوان عایق حرارتی عمل میکند.
- مزایا:
- کاهش هدررفت گرما در زمستان و نفوذ گرما در تابستان
- کاهش هزینههای سیستمهای گرمایشی و سرمایشی
- مناسب برای مناطق با آبوهوای سرد یا گرم
- کاربرد: پروژههای تجاری و مسکونی با تمرکز بر بهرهوری انرژی
- عایق صوتی و ایجاد فضای آرام
- ویژگی: نمای کرتین وال مقاوم با شیشههای چندلایه از نفوذ صداهای خارجی جلوگیری میکند.
- مزایا:
- ایجاد محیطی آرام برای ساکنان، بهویژه در مناطق شلوغ یا نزدیک بزرگراهها
- بهبود کیفیت زندگی و بهرهوری در فضاهای کاری
- کاربرد: ساختمانهای اداری و مسکونی در مناطق شهری پر سر و صدا
- هدایت نور طبیعی و بهبود فضای داخلی
- ویژگی: نمای شیشهای آلومینیومی نور خورشید را به داخل هدایت میکند.
- مزایا:
- کاهش مصرف انرژی برای روشنایی مصنوعی
- ایجاد فضای روشن و شفاف، بهبود خلقوخو و سلامت روانی ساکنان
- کاربرد: مراکز تجاری، دفاتر مدرن و ساختمانهای لوکس
- بهبود کیفیت هوای داخلی
- ویژگی: پروفیل لامل آلومینیوم امکان تهویه طبیعی را فراهم میکند.
- مزایا:
- جلوگیری از تجمع هوای آلوده و بوی نامطبوع
- ایجاد فضایی سالم و تازه برای ساکنان
- کاربرد: ساختمانهای عمومی و بیمارستانها با نیاز به کیفیت هوای بالا
- زیباییشناسی و طراحی خلاقانه
- ویژگی: تنوع در متریال، رنگها (با رنگ پودری الکترواستاتیک یا آنادایزینگ آلومینیوم) و طراحیهای سفارشی
- مزایا:
- خلق نمای آلومینیوم مدرن با شیشههای بزرگ و شفاف
- امکان طراحیهای خلاقانه و منحصربهفرد برای معماران
- کاربرد: پروژههای لوکس، مراکز تجاری، و ساختمانهای معاصر
معایب و چالشهای نمای کرتین وال آلومینیومی
با وجود مزایای متعدد، نمای کرتین وال آلومینیومی چالشهایی نیز دارد که باید قبل از انتخاب بررسی شوند:
- چالشهای نصب و اجرا
- پیچیدگی: نصب نمای کرتین وال نیازمند تیمهای حرفهای و تجهیزات تخصصی است.
- چالشها:
- زمانبر بودن نصب به دلیل استفاده از شیشههای بزرگ و پروفیلهای آلومینیومی
- نیاز به دقت بالا برای جلوگیری از ناهماهنگی یا نفوذ آب
- راهحل: همکاری با شرکتهای معتبر برای اجرای دقیق
- هزینههای نگهداری و تعمیرات
- نیازها: تمیزکاری منظم برای حفظ ظاهر نمای شیشهای آلومینیومی، بهویژه در مناطق آلوده
- چالشها:
- هزینه بالای تعمیر یا تعویض شیشهها و اتصالات در صورت آسیب
- نیاز به مواد با کیفیت (مانند پروفیل آلومینیوم مقاوم) برای کاهش تعمیرات
- راهحل: استفاده از پوششهای PVDF یا آنادایزینگ برای کاهش نیاز به نگهداری
- مقایسه با سایر روشهای نما
- هزینه اولیه: نمای کرتین وال گرانتر از نمای سنگی یا آجری
- کارایی عایقبندی: در مناطق بسیار سرد یا گرم، ممکن است نیاز به شیشههای خاص (مانند شیشههای کمگسیل) باشد که هزینه را افزایش میدهد.
- مزیت رقابتی: نمای کرتین وال سبک و بازیافتپذیر نسبت به نماهای سنتی دوام و زیبایی بیشتری ارائه میدهد.
