طراحی و ساخت قالب اکستروژن آلومینیوم
مقدمه
در دنیای صنعت امروز، تولید پروفیل آلومینیوم با کیفیت بالا به طراحی دقیق و حرفهای قالب اکستروژن آلومینیوم وابسته است. چه هدف شما ساخت پروفیلهای صنعتی آلومینیوم برای صنعت ساختمانسازی باشد، چه تولید قطعات تخصصی برای خودروسازی، الکترونیک یا دکوراسیون داخلی، ما با بهرهگیری از فناوری پیشرفته و تخصص مهندسی، قالبهایی با کارایی بالا و متناسب با نیازهای شما ارائه میدهیم. طراحی قالب اکستروژن مهمترین گام در فرآیند اکستروژن آلومینیوم است که امکان تولید پروفیلهای آلومینیومی پیچیده و بادوام را فراهم میکند.
فرآیند تولید قالب اکستروژن
ساخت قالب اکستروژن آلومینیوم فرآیندی پیچیده و دقیق است که کیفیت نهایی پروفیلهای آلومینیومی را تضمین میکند. این فرآیند شامل مراحل متعددی از طراحی تا تست است که با استفاده از تجهیزات مدرن و استانداردهای صنعتی انجام میشود. در ادامه، مراحل اصلی به طور خلاصه توضیح داده شده است:
- طراحی قالب اکستروژن
- تحلیل نیازها: شناسایی مشخصات پروفیل آلومینیوم شامل شکل، ابعاد و کاربردهای خاص مانند درب و پنجره آلومینیومی یا کرتین وال

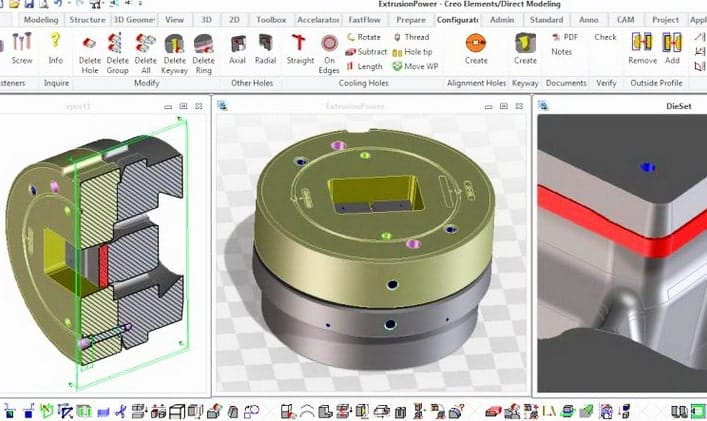

- مدلسازی CAD: استفاده از نرمافزارهای پیشرفته مانند AutoCAD یا SolidWorks برای طراحی دقیق قالب اکستروژن با تمرکز بر جزئیات فنی
- انتخاب مواد اولیه قالب
- فولاد باکیفیت: استفاده از فولادهای مقاوم مانند H13 یا H26 که در برابر حرارت و سایش ناشی از بیلت آلومینیوم مقاومت بالایی دارند.
- ماشینکاری پیشرفته قالب
- برش و حفاری: برش بلوکهای فولادی و ایجاد کانالهای دقیق برای عبور بیلت آلومینیوم
- ماشینکاری CNC: بهرهگیری از دستگاههای CNC برای دستیابی به دقت بالا و سطوح صاف در قالب اکستروژن آلومینیوم
- عملیات حرارتی و پوششدهی
- سختکاری: انجام عملیات حرارتی برای افزایش دوام و مقاومت قالب اکستروژن در برابر فشار و دمای بالا
- آنادایزینگ و پوششدهی: اعمال پوششهای محافظ مانند رنگ پودری الکترواستاتیک برای کاهش اصطکاک و افزایش طول عمر قالب
- پرداخت و تکمیل سطح
- صیقلکاری: سنگزنی و پرداخت برای ایجاد سطوح صاف و کاهش نقص در پروفیلهای آلومینیومی تولیدی
- پوششهای ضدسایش: استفاده از پوششهای تخصصی برای بهبود عملکرد قالب در پرس اکستروژن
- مونتاژ و تنظیم قالب
- ترکیب اجزا: نصب بخشهایی مانند ماندریل و صفحه قالب برای تشکیل قالب اکستروژن نهایی
- تراز دقیق: تنظیم اجزا برای اطمینان از عملکرد بهینه در فرآیند اکستروژن آلومینیوم
- تست و بهینهسازی قالب
- آزمایش اولیه: استفاده از بیلت آلومینیوم برای بررسی عملکرد قالب و تطابق با طراحی
- رفع نقص: اصلاح قالب بر اساس نتایج تست برای بهبود کیفیت مقاطع آلومینیومی
- کنترل کیفیت و بازرسی
- بازرسی دقیق: بررسی پروفیلهای آلومینیومی تولیدی از نظر دقت ابعادی و کیفیت سطح
- نظارت مستمر: کنترل مداوم فرآیند تولید برای حفظ استانداردهای کیفی قالب اکستروژن
این فرآیند با بهرهگیری از تکنولوژیهای نوین، امکان تولید پروفیلهای آلومینیومی اختصاصی و عمومی را با بالاترین استانداردهای کیفی فراهم میکند.
انواع قالب اکستروژن آلومینیوم
قالبهای اکستروژن آلومینیوم بسته به نوع پروفیل تولیدی به سه دسته اصلی تقسیم میشوند:
- قالبهای جامد (تخت)
- قالبهای توخالی
- قالبهای نیمه توخالی

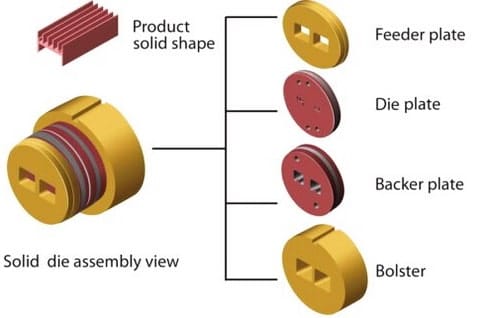

قالبهای جامد (تخت)
این قالبها برای تولید پروفیلهای جامد آلومینیومی مانند میلهها و زاویهدارها طراحی شدهاند. با استفاده از ماندریلهای ثابت یا شناور، امکان تولید پروفیلهای توخالی آلومینیومی نیز وجود دارد.

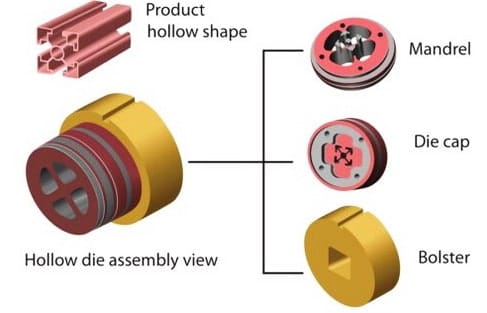

قالبهای توخالی
شامل انواع قالبهای پل، پورتهول و عنکبوتی هستند که برای تولید لولههای آلومینیومی و پروفیلهای توخالی مناسباند. این قالبها پیچیدگی بیشتری دارند و برای کاربردهای خاص مانند ترمال بریک استفاده میشوند.

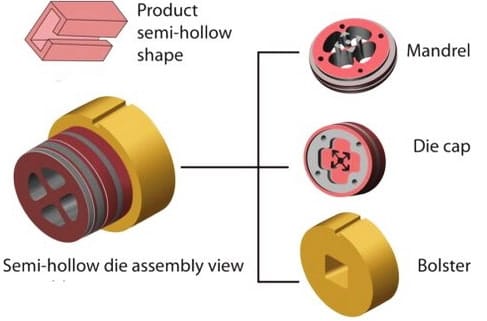

قالبهای نیمه توخالی
این قالبها برای تولید پروفیلهای آلومینیومی با اشکال نیمهباز طراحی شدهاند و در صنایعی مانند ساختمانسازی کاربرد دارند. انتخاب قالب اکستروژن مناسب تأثیر مستقیمی بر کیفیت، هزینه و کارایی پروفیل آلومینیوم تولیدی دارد.
طراحی قالب اکستروژن آلومینیوم
طراحی قالب اکستروژن آلومینیوم نیازمند توجه به جزئیات فنی و مهندسی است تا بهترین نتیجه در تولید پروفیلهای آلومینیومی حاصل شود. نکات زیر در طراحی مؤثر هستند:
- یکنواختی ضخامت: حفظ ضخامت یکنواخت فلز برای کاهش تنشها و بهبود کیفیت پروفیل آلومینیوم
- تلورانسهای دقیق: استفاده از ابعاد استاندارد برای دستیابی به دقت بالا در مقاطع آلومینیومی
- طراحی گوشههای گرد: اجتناب از لبههای تیز برای کاهش اصطکاک و افزایش دوام قالب
- کنترل دما و فشار: تنظیم شرایط اکستروژن آلومینیوم برای جلوگیری از تغییر شکل پروفیلها
- سیستم خنککننده: استفاده از سیستمهای خنککننده برای مدیریت دمای بیلت آلومینیوم در طول فرآیند
طراحی دقیق قالب اکستروژن نه تنها هزینههای ماشینکاری را کاهش میدهد، بلکه وزن پروفیلهای آلومینیومی را بهینه کرده و کیفیت محصول نهایی را بهبود میبخشد.
مزایای طراحی بهینه قالب اکستروژن آلومینیوم
یک قالب اکستروژن آلومینیوم با طراحی حرفهای مزایای زیر را به همراه دارد:
- دقت ابعادی بالا: کاهش نیاز به عملیات تکمیلی و بهبود کیفیت پروفیلهای آلومینیومی
- دوام طولانیتر قالب: افزایش طول عمر قالب اکستروژن و کاهش هزینههای تعمیر و نگهداری
- تولید پروفیلهای بلندتر: افزایش بهرهوری در تولید پروفیل آلومینیوم
- کیفیت سطح برتر: حفظ پرداخت سطح عالی حتی پس از استفاده طولانیمدت
- سرعت تولید بالا: بهینهسازی فرآیند اکستروژن آلومینیوم برای افزایش ظرفیت تولید
- کاهش هزینههای تولید: طراحی اقتصادی برای تولید پروفیلهای آلومینیومی ارزانتر با کیفیت بالا
با انتخاب قالب اکستروژن آلومینیوم مناسب و طراحی حرفهای، میتوانید به محصولاتی با استانداردهای جهانی دست یابید که در صنایع مختلف از جمله ساختمانسازی، خودروسازی و دکوراسیون داخلی کاربرد دارند.
